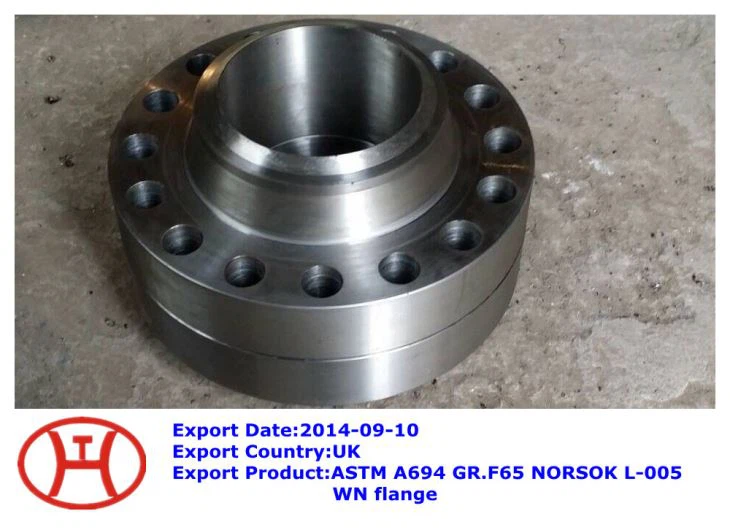

Brida ASTM A694 F65 NORSOK L-005 WN

Zhengzhou Huitong Pipeline Equipment Co., Ltd. es uno de los principales fabricantes y proveedores de bridas astm a694 f65 norsok l-005 wn en China. Le damos una calurosa bienvenida a comprar nuestra brida astm a694 f65 norsok l-005 wn. Nuestra fábrica también acepta pedidos personalizados. Sea libre de disfrutar de nuestro precio competitivo y excelente servicio.

ASTM A694 F65La brida es un componente de acero al carbono de alto rendimiento-con un límite elástico mínimo de 450 MPa. Diseñadas específicamente para la transmisión de alta-presión en las industrias de petróleo y gas, nuestras bridas F65 cumplen estrictamente con las especificaciones NORSOK L-005, lo que garantiza un rendimiento superior en entornos marinos hostiles.

Grado del material:ASTM A694 Grado F65 / SA 694 F65
Tipo de brida: WN (cuello soldado)
Estándares:ASTM A694, ASME B16.5, ASME B16.47, NORSOK L-005
Tamaño:1/2"-48" / DN10-DN4000
Clase de presión:75#-2500# / PN6-PN100
Tipo de cara:RF (cara elevada), RTJ (junta anular), FF (cara plana)
Control de corrosión: NACE MR0175 / ISO 15156 (opcional)

Referencia de precio de brida ASTM A694 F65 WN 2026

Nota: Las bridas de gran-tamaño y alta-presión tienen una mayor volatilidad de precios. Los productos estándar NORSOK añaden aproximadamente entre un 15 y un 25 % de prima. Contáctenos para una cotización exacta.

Contactar ahora

Certificaciones de Zhengzhou Huitong Pipeline Equipment Co., Ltd.:

✅ISO 9001:2015

✅ MTC 10204 3.1 3.2

✅100% PMI (Identificación Positiva de Materiales)
✅Pruebas ultrasónicas (según ASME VIII)
✅Inspección de terceros-(SGS/BV/DNV/LR)

✅NACE MR0175/ISO 15156



¿Qué es ASTM A694 F65?



ASTM A694 F65 (equivalente a SA 694 F65) es un material de acero al carbono de alto rendimiento-diseñado específicamente para sistemas de tuberías de alta-presión. El límite elástico mínimo es de 450 MPa (65 ksi) con una resistencia a la tracción mínima de 530 MPa (77 ksi). Fabricado según la norma ASTM A694, normalmente utilizado con ASME B16.5 o B16.47. NORSOK L-005 es un estándar de la industria petrolera noruega para sistemas de parada de emergencia (ESD) de plataformas marinas. Esta brida se usa ampliamente en oleoductos y gasoductos, plataformas marinas, plantas químicas e ingeniería marina.



ASTM A694 F65 es un material de acero al carbono de alto-rendimiento. En comparación con materiales comunes como A105 y A350 LF2, F65 ofrece un límite elástico significativamente mayor. A105 tiene un límite elástico mínimo de 205 MPa (30 ksi), mientras que F65 alcanza 450 MPa (65 ksi), aproximadamente un 120% más.

Propiedades y composición química de bridas ASME SA 694 F65

Composición química de ASTM A694, análisis de calor, %
Carbono [C]	Menor o igual a 0,30
Manganeso [Mn]	Menor o igual a 1,60
Fósforo [P]	Menor o igual a 0,025
Azufre [S]	Menor o igual a 0,025
Silicio [Si]	0.15-0.35

1. Se comunicarán los elementos de aleación, incluidos Cu, Ni, Cr, Mo, V, Nb y B, si los hubiere.
2. No se aplican límites a los elementos-mencionados anteriormente de piezas forjadas A694 fabricadas en acero al carbono o de baja aleación.
3. Las piezas forjadas ASTM A694 fabricadas en acero aleado deben cumplir con ASTM A707 Grado L5.
4. Cuando sea necesario, el carbono equivalente CE se calculará según C+Mn/6+(Cr+Mo+V)/5+(Cu+Ni)/15.



Propiedades mecánicas y físicas de las bridas ASTM A694 F65

Calificación	Límite elástico mín.		Resistencia a la tracción mín.		Elongación mín.
	MPa	ksi	MPa	ksi	%
A694 F65 BRIDAS	450	65	530	77	20

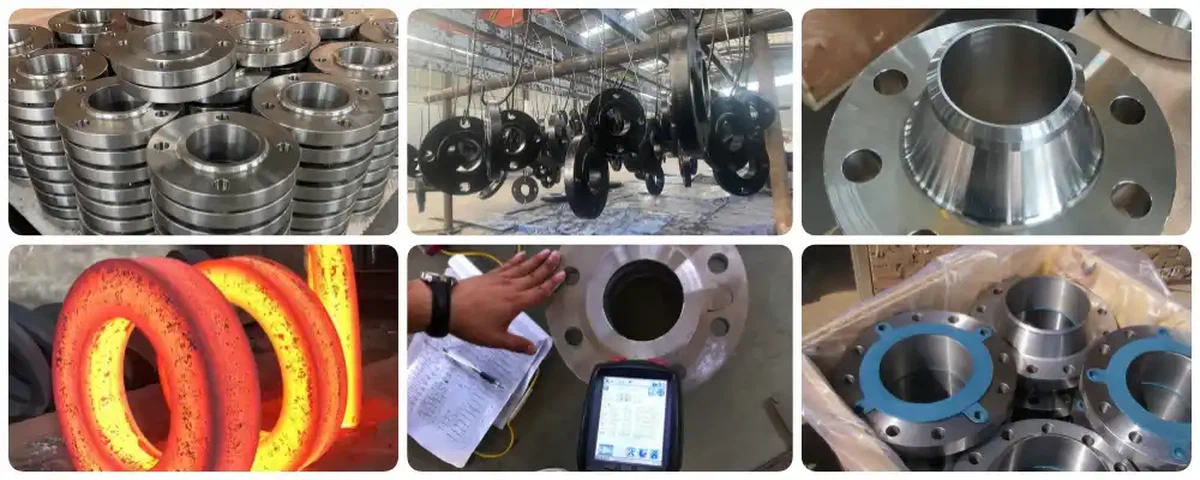

Proceso de fabricación de bridas con cuello de soldadura (WN) Astm A694 Gr F65

Las bridas WN suelen producirse mediante forja. Las bridas con cuello soldado se conectan a la tubería mediante soldadura a tope. El cuello cónico proporciona una transición gradual que reduce la concentración de tensiones. Este diseño es la opción preferida para sistemas de tuberías de alta-presión y alta-temperatura.



• Dureza al impacto: energía de impacto longitudinal Charpy V-muesca mayor o igual a 27 J a -30 grados.
• Tratamiento térmico: Normalizado + Templado o Templado + Condición templada; Los registros de tratamiento térmico deben ser rastreables.
• Pruebas no-destructivas: 100 % pruebas ultrasónicas (UT) + pruebas de partículas magnéticas (MT); Las bridas con un diámetro exterior mayor o igual a DN300 también requieren pruebas de dureza.



Tipos de bridas que ofrecemos

Tipo	Código	Conexión	Solicitud
Cuello de soldadura	W.N.	Soldadura a tope	Alta presión, alta temperatura, cargas cíclicas.
Deslizarse-	ENTONCES	Deslizar sobre tubería, soldar	Baja presión, espacio limitado
Soldadura por enchufe	SUDOESTE	soldadura por enchufe	Diámetro pequeño, alta presión
roscado	TH	Conexión roscada	Donde no se permite soldar
Ciego	licenciado en Derecho	Sellar el extremo del tubo	Pruebas de presión, mantenimiento.
Junta de regazo	LJ	Cubo flojo en la tubería	Desmontaje frecuente



Aplicaciones de bridas ASTM a694 gr f65

• Oleoductos y gasoductos
• Plataformas costa afuera
• Industria química: reactor, intercambiador de calor.
• Ingeniería Marina



Norma NORSOK L-005 referenciada

NORSOK L-005 es un estándar de la industria petrolera noruega para conexiones de brida en sistemas de parada de emergencia (ESD) de plataformas marinas.



Referencia del plazo de entrega

Tallas estándar (no-NORSOK): 2-3 semanas

Productos certificados NORSOK L-005: 4-6 semanas



ASTM A694 F65 VS. ASTM A105 VS. ASTM A350 LF2

• Elija A105 para sistemas estándar de presión media/baja;
• Elija LF2 para servicio de baja-temperatura;
• Elija F65 para requisitos de alta-presión o peso ligero.

¿Cuál es la diferencia entre ASTM A694 F65 y A105?

• La diferencia es el límite elástico. El F65 tiene un límite elástico mínimo de 450 MPa, más del doble que el A105 de 205 MPa. Para la misma presión de diseño, las bridas F65 pueden ser más delgadas y livianas. Los materiales de alto-materiales se utilizan ampliamente en oleoductos y gasoductos de alta-presión.

¿Qué son las bridas NORSOK L-005?

• NORSOK L-005 es un estándar de la industria petrolera noruega específicamente para conexiones de brida en sistemas de parada de emergencia de plataformas marinas. Tiene requisitos más estrictos que las especificaciones estándar ASTM/ASME, incluida la tenacidad al impacto, el tamaño del grano y la trazabilidad de la calidad. Los proyectos marinos suelen especificar bridas certificadas NORSOK L-005.

¿Cuál es mejor, la brida WN o SO?

• Depende de la aplicación. Las bridas WN (cuello soldado) se utilizan para aplicaciones de carga cíclica y alta-presión, alta-temperatura donde la resistencia es importante. Las bridas SO (deslizantes-on) son más fáciles de instalar y adecuadas para áreas de baja-presión o espacio-limitado.

¿Qué consumibles de soldadura se deben utilizar para A694 F65?

• A694 F65 normalmente se combina con electrodos de soldadura de las series AWS A5.5 E8018-C3 o GB/T 5118 E5518-C3.
