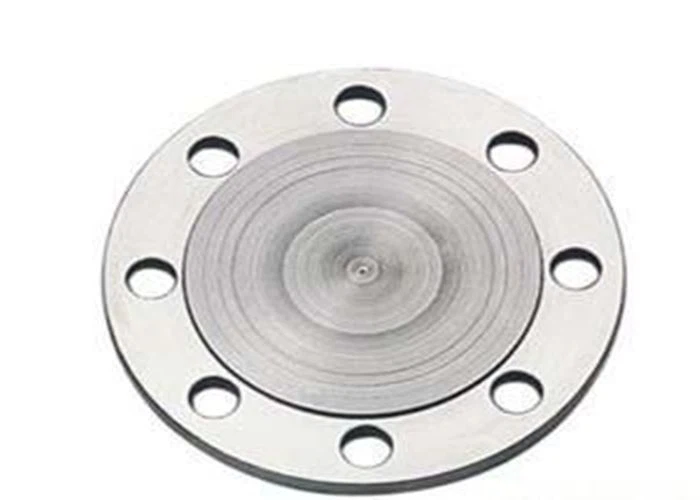

Hastelloy C276 Brida Brida ciega
Tipo: SO, SW, BL, BL, WN, LJ, espectáculo, orificio, etc.
Tamaño: 1/2"-48", DN10-DN4000
Clase: 75#-2500#, PN6-PN100
Estándar: ASME, DIN, EN, JIS, BS
Hastelloy C276 Bridas de aleación de níquel 150# - 900# WN/BRIDA CIEGA

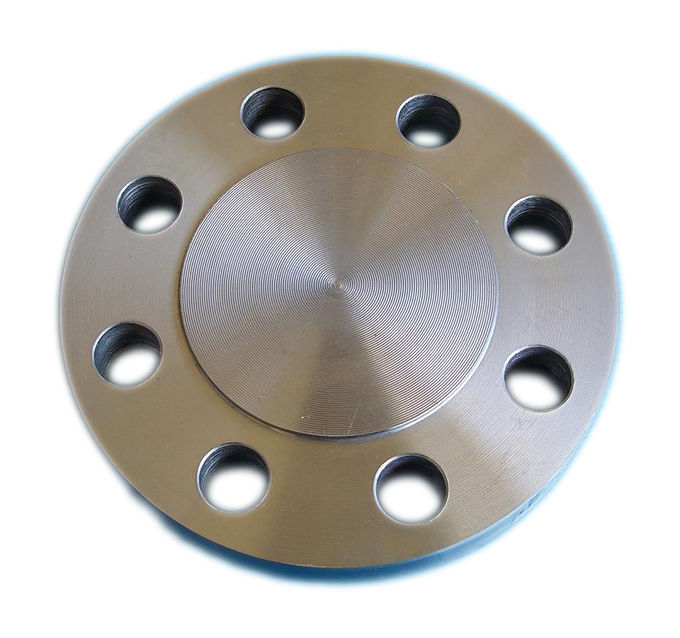

Una brida ciega es una brida sólida como se muestra a continuación. El propósito de estos es bloquear una sección de tubería o una boquilla en un recipiente que no se utiliza. (Una boquilla suele ser una tubería que sale de un recipiente y generalmente tiene bridas para que pueda conectarse a válvulas o tuberías)
¿Cuál es la diferencia entre la brida ciega y la brida ciega?
La diferencia es que una brida ciega no tiene abertura para permitir el paso del fluido. La brida ciega se puede insertar entre dos bridas abiertas y usarse para bloquear el flujo de líquido a través de una tubería.
1. Grados equivalentes para bridas Hastelloy C276
ESTÁNDAR | WERKSTOFF NR. | SNU | JIS | GOST | ES | O |
Hastelloy C276 | 2.4819 | N10276 | NO 0276 | ХН65МВУ | NiMo16Cr15W | ЭП76 |
2. Propiedades mecánicas de las bridas Hastelloy C276
Elemento | Densidad | Punto de fusion | Resistencia a la tracción | Límite elástico (0.2 por ciento de compensación) | Alargamiento |
Hastelloy C276 | 8,89g/cm3 | 1370 grados (2500 grados F) | Psi – 1,15,000 , MPa – 790 | Psi: 52, 000, MPa: 355 | 40 por ciento |
3. Bridas ANSI B16.47 Serie A Clase 400
| Espesor | Perforación | Peso | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tamaño nominal | sobredosis | Soldadura de cuello | Ciego | DO de RF | Diámetro en la base | Aburrir | LTH | Bisel de diámetro | Círculo de pernos | Longitud del perno | Diámetro del agujero | # de agujeros | Soldadura de cuello | Ciego |
| O | C | C | R | X | B | Y | A | 1 | 2 | |||||
| 26 | 38.25 | 3.5 | 3.88 | 29.5 | 28.62 | 7.62 | 26 | 34.5 | 12.5 | 1.88 | 28 | 650 | 1263 | |
| 28 | 40.75 | 3.75 | 4.12 | 31.5 | 30.81 | 8.12 | 28 | 37 | 13.25 | 2 | 28 | 785 | 1522 | |
| 30 | 43 | 4 | 4.38 | 33.75 | 32.94 | 8.62 | 30 | 39.25 | 14 | 2.12 | 28 | 905 | 1802 | |
| 32 | 45.25 | 4.25 | 4.56 | 36 | 35 | 9.12 | 32 | 41.5 | 14.25 | 2.12 | 28 | 1065 | 2077 | |
| 34 | 47.5 | 4.38 | 4.81 | 38 | 37.19 | 9.5 | 34 | 43.5 | 14.75 | 2.12 | 28 | 1200 | 2415 | |
| 36 | 50 | 4.5 | 5.06 | 40.25 | 39.38 | 9.88 | 36 | 46 | 15 | 2.12 | 32 | 1340 | 2815 | |
| 38 | 47.5 | 4.88 | 4.88 | 40.75 | 39.5 | 8.12 | 38 | 44 | 14.75 | 1.88 | 32 | 935 | 2450 | |
| 40 | 50 | 5.12 | 5.12 | 43 | 41.5 | 8.5 | 40 | 46.25 | 15.5 | 2 | 32 | 1090 | 2848 | |
| 42 | 52 | 5.25 | 5.25 | 45 | 43.62 | 8.81 | 42 | 48.25 | 15.75 | 2 | 32 | 1190 | 3159 | |
| 44 | 54.5 | 5.5 | 5.5 | 47.25 | 45.62 | 9.18 | 44 | 50.5 | 16.5 | 2.12 | 32 | 1375 | 3635 | |
| 46 | 56.75 | 5.75 | 5.75 | 49.5 | 47.75 | 9.62 | 46 | 52.75 | 17 | 2.12 | 36 | 1525 | 4120 | |
| 48 | 59.5 | 6 | 6 | 51.5 | 49.88 | 10.12 | 48 | 55.25 | 18 | 2.38 | 28 | 1790 | 4726 | |
| 50 | 61.75 | 6.19 | 6.25 | 53.62 | 52 | 10.56 | 50 | 57.5 | 18.5 | 2.38 | 32 | 1950 | 5303 | |
| 52 | 63.75 | 6.38 | 6.44 | 55.62 | 54 | 10.88 | 52 | 59.5 | 18.75 | 2.38 | 32 | 2125 | 5823 | |
| 54 | 67 | 6.69 | 6.75 | 57.88 | 56.12 | 11.38 | 54 | 62.25 | 20 | 2.62 | 28 | 2565 | 6742 | |
| 56 | 69 | 6.88 | 6.94 | 60.12 | 58.25 | 11.75 | 56 | 64.25 | 20.25 | 2.62 | 32 | 2710 | 7352 | |
| 58 | 71 | 7 | 7.12 | 62.12 | 60.25 | 12.06 | 58 | 66.25 | 20.5 | 2.62 | 32 | 3230 | 7986 | |
| 60 | 74.25 | 7.31 | 7.44 | 64.38 | 62.38 | 12.56 | 60 | 69 | 21.75 | 2.88 | 32 | 3820 | 9126 |
4. Composición química de las bridas Hastelloy C276
Calificación | C | Minnesota | Si | S | Co | Ni | cr | Fe | Mes | P |
C276 | 0.010 máx. | 1.00 máx. | 0.08 máx. | 0.03 máx. | 2,50 máx. | 50,99 minutos* | 14.50 – 16.50 | 4.00 – 7.00 | 15.00 – 17.00 | 0.04 máx. |
5. ¿Cuál es la diferencia entre las bridas ASME B16.5, ASME B16.47 Serie A, Serie B y API 605?
El estándar ASME B16.5 cubre bridas de tubería de acero y accesorios con bridas desde NPS 1/2 hasta NPS 24 métrico/pulgada en clase de presión 150 a clase 2500. Cubre clasificaciones de presión y temperatura, materiales, dimensiones, tolerancias, marcado, pruebas y métodos de designar aberturas para bridas de tubería y accesorios bridados. Dos bridas muy importantes, como la brida con cuello soldado y las bridas ciegas, se utilizan con mucha frecuencia en los sistemas de tuberías. El término "B16.5" o "B16 5" se usa intercambiable y se refiere al mismo estándar. Sin embargo, el estándar ASME B16 5 (ANSI B16 5) solo cubre tamaños de hasta 24 pulgadas. Para tamaños más grandes, el estándar ASME B16.47 cubre clasificaciones de presión y temperatura, materiales, dimensiones, tolerancias, marcas y pruebas para bridas de tubería en tamaños NPS 26 a NPS 60 y en clasificaciones Clases 75, 150, 300, 400, 600 y 900.
Sin embargo, el estándar ASME B16.47 se divide además en ASME B16.47 serie A y ASME B16.47 serie B brida para brida ciega y brida Weldneck. La brida de la serie B también se conocía anteriormente como brida API 605. El término B16.47 o B 16 47 o ANSI B 16 47 se usan indistintamente y se refieren al mismo estándar.
ASME B16.47 (bridas de acero de gran diámetro) es un estándar para bridas de tubería de acero de gran diámetro con un tamaño de NPS 26 a NPS 60. La última versión proporciona dimensiones y clasificaciones en unidades métricas y en pulgadas. ASME B16.47 incorpora MSS SP-44: bridas de tubería de acero y API 605: bridas de acero al carbono de gran diámetro. Por lo tanto, las bridas MSS SP-44 se designan como bridas ASME B16.47 Serie A, mientras que las bridas API 605 se designan como bridas ASME B16.47 Serie B dentro de este estándar. Los materiales cubiertos en esta norma son como los de ASME B16.5, excepto las aleaciones de níquel, lo que significa que comparten la misma tabla de presión-temperatura para la selección de materiales de brida.
Entonces, ¿cuál es la diferencia entre las bridas ASME B16.47 Serie A y Serie B (API605)?
En términos generales, las bridas ASME B16 47 Serie A son mucho más gruesas, pesadas y resistentes que las bridas Serie B en el mismo tamaño y clasificación de presión, por lo que pueden soportar más carga externa que el tipo Serie B. ASME B16.47 Las bridas Serie B necesitan más sujetadores (pernos y tuercas) pero más pequeños que las bridas Serie A ytener un diámetro de círculo de pernos más pequeñoque el de las bridas Serie A. El diámetro más pequeño del círculo de pernos da como resultado un menor movimiento de la brida después de la instalación. Los estándares de la Serie A y la Serie B definen bridas con cuello de soldadura y bridas ciegas en tipo de cara elevada (RF), pero solo la Serie A define bridas de junta tipo anillo (RTJ) de Clase 300 a Clase 900 dentro de este estándar. Desde un punto de vista comercial, las bridas ASME B16.47 Serie A son más caras que las bridas ASME B16 47 Serie B.
