Tamaños y dimensiones de accesorios para soldadura a tope ASME B16.9
Jan 07, 2026
La norma ASME B16.9 cubre las dimensiones y tolerancias de los accesorios forjados para soldar a tope-fabricados en fábrica, como codos, tes, reductores y tapas de tuberías. El rango de tamaño es de NPS 1/2 a NPS 48 (DN 15 a DN 1200).

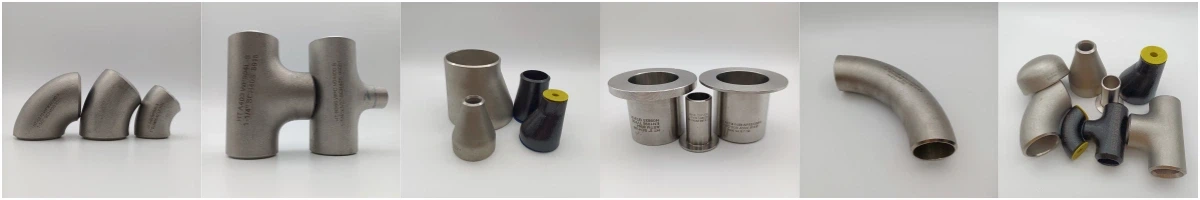

Tipos de accesorios de tubería de soldadura a tope ASME B16.9:
- Codos: los tipos comunes incluyen codos de 90 grados de radio largo (LR), de 90 grados de radio corto (SR) y de 45 grados.
- Codos de radio largo (LR): el radio de curvatura equivale a 1,5 veces el tamaño nominal (NPS).
- Codos de radio corto (SR): el radio de curvatura es igual al tamaño nominal (NPS).
- Tees: Incluye tees iguales y tees reductoras.
- Reductores: Incluye reductores concéntricos y reductores excéntricos.
- Tapas de tuberías: Se utilizan para sellar los extremos de las tuberías.
Dimensiones del codo de radio largo ANSI B 16.9
|
Tamaño nominal de tubería |
Diámetro exterior en bisel, |
Centro-a-final, mm (pulg.) |
|
|
codos de 90 grados, |
codos de 45 grados, |
||
|
(NPS) |
mm(pulg.) |
A |
B |
|
1∕2 |
21.3(0.84) |
38(1.50) |
16(0.62) |
|
3∕4 |
26.7(1.05) |
38(1.50) |
19(0.75) |
|
1 |
33.4(1.32) |
38(1.50) |
22(0.88) |
|
11∕4 |
42.2(1.66) |
48(1.88) |
25(1.00) |
|
11∕2 |
48.3(1.90) |
57(2.25) |
29(1.12) |
|
2 |
60.3(2.38) |
76(3.00) |
35(1.38) |
|
21∕2 |
73.0(2.88) |
95(3.75) |
44(1.75) |
|
3 |
88.9(3.50) |
114(4.50) |
51(2.00) |
|
31∕2 |
101.6(4.00) |
133(5.25) |
57(2.25) |
|
4 |
114.3(4.50) |
152(6.00) |
64(2.50) |
|
5 |
141.3(5.56) |
190(7.50) |
79(3.12) |
|
6 |
168.3(6.62) |
229(9.00) |
95(3.75) |
|
8 |
219.1(8.62) |
305(12.00) |
127(5.00) |
|
10 |
273.0(10.75) |
381(15.00) |
159(6.25) |
|
12 |
323.8(12.75) |
457(18.00) |
190(7.50) |
|
14 |
355.6(14.00) |
533(21.00) |
222(8.75) |
|
16 |
406.4(16.00) |
610(24.00) |
254(10.00) |
|
18 |
457.0(18.00) |
686(27.00) |
286(11.25) |
|
20 |
508.0(20.00) |
762(30.00) |
318(12.50) |
|
22 |
559.0(22.00) |
838(33.00) |
343(13.50) |
|
24 |
610.0(24.00) |
914(36.00) |
381(15.00) |
|
26 |
660.0(26.00) |
991(39.00) |
406(16.00) |
|
28 |
711.0(28.00) |
1067(42.00) |
438(17.25) |
|
30 |
762.0(30.00) |
1143(45.00) |
470(18.50) |
|
32 |
813.0(32.00) |
1219(48.00) |
502(19.75) |
|
34 |
864.0(34.00) |
1295(51.00) |
533(21.00) |
|
36 |
914.0(36.00) |
1372(54.00) |
565(22.25) |
|
38 |
965.0(38.00) |
1448(57.00) |
600(23.62) |
|
40 |
1016.0(40.00) |
1524(60.00) |
632(24.88) |
|
42 |
1067.0(42.00) |
1600(63.00) |
660(26.00) |
|
44 |
1118.0(44.00) |
1676(66.00) |
695(27.38) |
|
46 |
1168.0(46.00) |
1753(69.00) |
727(28.62) |
|
48 |
1219.0(48.00) |
1829(72.00) |
759(29.88) |
Dimensiones de los codos reductores de radio largo ASME B16.9 2024
|
Nominal |
Diámetro exterior |
Del centro-al-final,A,mm(pulg.) |
Nominal |
Diámetro exterior en bisel, mm (pulg.) |
Centro-para-finalizar, |
||
|
Tubo Tamaño |
en bisel, mm (pulg.) |
TuboTamaño |
|||||
|
extremo grande |
Extremo pequeño |
extremo grande |
Extremo pequeño |
||||
|
(NPS) |
(NPS) |
A,mm(pulg.) |
|||||
|
2×11∕2 |
60.3(2.38) |
48.3(1.90) |
76(3.00) |
10×8 |
273.0(10.75) |
219.1(8.62) |
381(15.00) |
|
2×11∕4 |
60.3(2.38) |
42.2(1.66) |
76(3.00) |
10×6 |
273.0(10.75) |
168.3(6.62) |
381(15.00) |
|
2×1 |
60.3(2.38) |
33.4(1.32) |
76(3.00) |
10×5 |
273.0(10.75) |
141.3(5.56) |
381(15.00) |
|
21∕2×2 |
73.0(2.88) |
60.3(2.38) |
95(3.75) |
12×10 |
323.8(12.75) |
273.0(10.75) |
457(18.00) |
|
21∕2×11∕2 |
73.0(2.88) |
48.3(1.90) |
95(3.75) |
12×8 |
323.8(12.75) |
219.1(8.62) |
457(18.00) |
|
21∕2×11∕4 |
73.0(2.88) |
42.2(1.66) |
95(3.75) |
12×6 |
323.8(12.75) |
168.3(6.62) |
457(18.00) |
|
3×21∕2 |
88.9(3.50) |
73.0(2.88) |
114(4.50) |
14×12 |
355.6(14.00) |
323.8(12.75) |
533(21.00) |
|
3×2 |
88.9(3.50) |
60.3(2.38) |
114(4.50) |
14×10 |
355.6(14.00) |
273.0(10.75) |
533(21.00) |
|
3×11∕2 |
88.9(3.50) |
48.3(1.90) |
114(4.50) |
14×8 |
355.6(14.00) |
219.1(8.62) |
533(21.00) |
|
31∕2×3 |
101.6(4.00) |
88.9(3.50) |
133(5.25) |
16×14 |
406.4(16.00) |
355.6(14.00) |
610(24.00) |
|
31∕2×21∕2 |
101.6(4.00) |
73.0(2.88) |
133(5.25) |
16×12 |
406.4(16.00) |
323.8(12.75) |
610(24.00) |
|
31∕2×2 |
101.6(4.00) |
60.3(2.38) |
133(5.25) |
16×10 |
406.4(16.00) |
273.0(10.75) |
610(24.00) |
|
4×31∕2 |
114.3(4.50) |
101.6(4.00) |
152(6.00) |
18×16 |
457.0(18.00) |
406.4(16.00) |
686(27.00) |
|
4×3 |
114.3(4.50) |
88.9(3.50) |
152(6.00) |
18×14 |
457.0(18.00) |
355.6(14.00) |
686(27.00) |
|
4×21∕2 |
114.3(4.50) |
73.0(2.88) |
152(6.00) |
18×12 |
457.0(18.00) |
323.8(12.75) |
686(27.00) |
|
4×2 |
114.3(4.50) |
60.3(2.38) |
152(6.00) |
18×10 |
457.0(18.00) |
273.0(10.75) |
686(27.00) |
|
5×4 |
141.3(5.56) |
114.3(4.50) |
190(7.50) |
20×18 |
508.0(20.00) |
457.0(18.00) |
762(30.00) |
|
5×31∕2 |
141.3(5.56) |
101.6(4.00) |
190(7.50) |
20×16 |
508.0(20.00) |
406.4(16.00) |
762(30.00) |
|
5×3 |
141.3(5.56) |
88.9(3.50) |
190(7.50) |
20×14 |
508.0(20.00) |
355.6(14.00) |
762(30.00) |
|
5×21∕2 |
141.3(5.56) |
73.0(2.88) |
190(7.50) |
20×12 |
508.0(20.00) |
323.8(12.75) |
762(30.00) |
|
6×5 |
168.3(6.62) |
141.3(5.56) |
229(9.00) |
20×10 | 508.0(20.00) | 273.0(10.75) | 762(30.00) |
|
6×4 |
168.3(6.62) |
114.3(4.50) |
229(9.00) |
24×22 |
610.0(24.00) |
559.0(22.00) |
914(36.00) |
|
6×31∕2 |
168.3(6.62) |
101.6(4.00) |
229(9.00) |
24×20 |
610.0(24.00) |
508.0(20.00) |
914(36.00) |
|
6×3 |
168.3(6.62) |
88.9(3.50) |
229(9.00) |
24×18 24×16 |
610.0(24.00) 610.0(24.00) |
457.0(18.00) 406.4(16.00) |
914(36.00) 914(36.00) |
|
8×6 |
219.1(8.62) |
168.3(6.62) |
305(12.00) |
24×14 |
610.0(24.00) |
355.6(14.00) |
914(36.00) |
|
8×5 |
219.1(8.62) |
141.3(5.56) |
305(12.00) |
24×12 |
610.0(24.00) |
323.8(12.75) |
914(36.00) |
|
8×4 |
219.1(8.62) |
114.3(4.50) |
305(12.00) |
… |
… |
… |
… |
B16 9 Accesorios Radio largo Dimensiones de retorno
|
Tamaño nominal de tubería (NPS) |
Diámetro externo en bisel, mm (pulg.) |
Centro- a- centro, O,mm(pulg.) |
Volver- a- Cara, K, mm(pulg.) |
|
1∕2 |
21.3(0.84) |
76(3.00) |
48(1.88) |
|
3∕4 |
26.7(1.05) |
76(3.00) |
51(2.00) |
|
1 |
33.4(1.32) |
76(3.00) |
56(2.19) |
|
11∕4 |
42.2(1.66) |
95(3.75) |
70(2.75) |
|
11∕2 |
48.3(1.90) |
114(4.50) |
83(3.25) |
|
2 |
60.3(2.38) |
152(6.00) |
106(4.19) |
|
21∕2 |
73.0(2.88) |
190(7.50) |
132(5.19) |
|
3 |
88.9(3.50) |
229(9.00) |
159(6.25) |
|
31∕2 |
101.6(4.00) |
267(10.50) |
184(7.25) |
|
4 |
114.3(4.50) |
305(12.00) |
210(8.25) |
|
5 |
141.3(5.56) |
381(15.00) |
262(10.31) |
|
6 |
168.3(6.62) |
457(18.00) |
313(12.31) |
|
8 |
219.1(8.62) |
610(24.00) |
414(16.31) |
|
10 |
273.0(10.75) |
762(30.00) |
518(20.38) |
|
12 |
323.8(12.75) |
914(36.00) |
619(24.38) |
|
14 |
355.6(14.00) |
1067(42.00) |
711(28.00) |
|
16 |
406.4(16.00) |
1219(48.00) |
813(32.00) |
|
18 |
457.0(18.00) |
1372(54.00) |
914(36.00) |
|
20 |
508.0(20.00) |
1524(60.00) |
1016(40.00) |
|
22 |
559.0(22.00) |
1676(66.00) |
1118(44.00) |
|
24 |
610.0(24.00) |
1829(72.00) |
1219(48.00) |
Dimensiones de los codos de radio corto ASME ANSI B16 9
|
Tamaño nominal de tubería (NPS) |
Diámetro externo en bisel, mm (pulg.) |
Centro- a-Fin, A,mm(pulg.) |
|
1 |
33.4(1.32) |
25(1.00) |
|
11∕4 |
42.2(1.66) |
32(1.25) |
|
11∕2 |
48.3(1.90) |
38(1.50) |
|
2 |
60.3(2.38) |
51(2.00) |
|
21∕2 |
73.0(2.88) |
64(2.50) |
|
3 |
88.9(3.50) |
76(3.00) |
|
31∕2 |
101.6(4.00) |
89(3.50) |
|
4 |
114.3(4.50) |
102(4.00) |
|
5 |
141.3(5.56) |
127(5.00) |
|
6 |
168.3(6.62) |
152(6.00) |
|
8 |
219.1(8.62) |
203(8.00) |
|
10 |
273.0(10.75) |
254(10.00) |
|
12 |
323.8(12.75) |
305(12.00) |
|
14 |
355.6(14.00) |
356(14.00) |
|
16 |
406.4(16.00) |
406(16.00) |
|
18 |
457.0(18.00) |
457(18.00) |
|
20 |
508.0(20.00) |
508(20.00) |
|
22 |
559.0(22.00) |
559(22.00) |
|
24 |
610.0(24.00) |
610(24.00) |
Dimensiones de retorno de 180 grados de radio corto estándar ANSI B 16.9
|
Tamaño nominal de tubería (NPS) |
Diámetro exterior en bisel, mm(pulg.) |
Centro-a-Centro, O,mm(pulg.) |
Volver-a-Cara, K,mm(pulg.) |
|
1 |
33.4(1.32) |
51(2.00) |
41(1.62) |
|
11∕4 |
42.2(1.66) |
64(2.50) |
52(2.06) |
|
11∕2 |
48.3(1.90) |
76(3.00) |
62(2.44) |
|
2 |
60.3(2.38) |
102(4.00) |
81(3.19) |
|
21∕2 |
73.0(2.88) |
127(5.00) |
100(3.94) |
|
3 |
88.9(3.50) |
152(6.00) |
121(4.75) |
|
31∕2 |
101.6(4.00) |
178(7.00) |
140(5.50) |
|
4 |
114.3(4.50) |
203(8.00) |
159(6.25) |
|
5 |
141.3(5.56) |
254(10.00) |
197(7.75) |
|
6 |
168.3(6.62) |
305(12.00) |
237(9.31) |
|
8 |
219.1(8.62) |
406(16.00) |
313(12.31) |
|
10 |
273.0(10.75) |
508(20.00) |
391(15.38) |
|
12 |
323.8(12.75) |
610(24.00) |
467(18.38) |
|
14 |
355.6(14.00) |
711(28.00) |
533(21.00) |
|
16 |
406.4(16.00) |
813(32.00) |
610(24.00) |
|
18 |
457.0(18.00) |
914(36.00) |
686(27.00) |
|
20 |
508.0(20.00) |
1016(40.00) |
762(30.00) |
|
22 |
559.0(22.00) |
1118(44.00) |
838(33.00) |
|
24 |
610.0(24.00) |
1219(48.00) |
914(36.00) |
Dimensiones de los codos de radio ANSI B16 9 3D
|
Tamaño nominal de tubería |
Diámetro exterior en bisel, |
Centro-a-final, mm (pulg.) |
|
|
codos de 90 grados, |
codos de 45 grados, |
||
|
(NPS) |
mm(pulg.) |
A |
B |
|
3∕4 |
26.7(1.05) |
57(2.25) |
24(0.94) |
|
1 |
33.4(1.32) |
76(3.00) |
31(1.25) |
|
11∕4 |
42.2(1.66) |
95(3.75) |
39(1.56) |
|
11∕2 |
48.3(1.90) |
114(4.50) |
47(1.88) |
|
2 |
60.3(2.38) |
152(6.00) |
63(2.50) |
|
21∕2 |
73.0(2.88) |
190(7.50) |
79(3.12) |
|
3 |
88.9(3.50) |
229(9.00) |
95(3.75) |
|
31∕2 |
101.6(4.00) |
267(10.50) |
111(4.38) |
|
4 |
114.3(4.50) |
305(12.00) |
127(5.00) |
|
5 |
141.3(5.56) |
381(15.00) |
157(6.19) |
|
6 |
168.3(6.62) |
457(18.00) |
189(7.44) |
|
8 |
219.1(8.62) |
610(24.00) |
252(9.94) |
|
10 |
273.0(10.75) |
762(30.00) |
316(12.44) |
|
12 |
323.8(12.75) |
914(36.00) |
378(14.88) |
|
14 |
355.6(14.00) |
1067(42.00) |
441(17.38) |
|
16 |
406.4(16.00) |
1219(48.00) |
505(19.88) |
|
18 |
457.0(18.00) |
1372(54.00) |
568(22.38) |
|
20 |
508.0(20.00) |
1524(60.00) |
632(24.88) |
|
22 |
559.0(22.00) |
1676(66.00) |
694(27.31) |
|
24 |
610.0(24.00) |
1829(72.00) |
757(29.81) |
|
26 |
660.0(26.00) |
1981(78.00) |
821(32.31) |
|
28 |
711.0(28.00) |
2134(84.00) |
883(34.75) |
|
30 |
762.0(30.00) |
2286(90.00) |
946(37.25) |
|
32 |
813.0(32.00) |
2438(96.00) |
1010(39.75) |
|
34 |
864.0(34.00) |
2591(102.00) |
1073(42.25) |
|
36 |
914.0(36.00) |
2743(108.00) |
1135(44.69) |
|
38 |
965.0(38.00) |
2896(114.00) |
1200(47.25) |
|
40 |
1016.0(40.00) |
3048(120.00) |
1264(49.75) |
|
42 |
1067.0(42.00) |
3200(126.00) |
1326(52.19) |
|
44 |
1118.0(44.00) |
3353(132.00) |
1389(54.69) |
|
46 |
1168.0(46.00) |
3505(138.00) |
1453(57.19) |
|
48 |
1219.0(48.00) |
3658(144.00) |
1516(59.69) |
Dimensiones de cruces y tes rectas ASME B16 9
|
Tamaño nominal de tubería (NPS) |
Diámetro exterior en bisel, mm(pulg.) |
Centro-a-final, mm (pulg.) |
|
|
Correr,C |
Salida,M [Notas(1),(2)] |
||
|
1∕2 |
21.3(0.84) |
25(1.00) |
25(1.00) |
|
3∕4 |
26.7(1.05) |
29(1.12) |
29(1.12) |
|
1 |
33.4(1.32) |
38(1.50) |
38(1.50) |
|
11∕4 |
42.2(1.66) |
48(1.88) |
48(1.88) |
|
11∕2 |
48.3(1.90) |
57(2.25) |
57(2.25) |
|
2 |
60.3(2.38) |
64(2.50) |
64(2.50) |
|
21∕2 |
73.0(2.88) |
76(3.00) |
76(3.00) |
|
3 |
88.9(3.50) |
86(3.38) |
86(3.38) |
|
31∕2 |
101.6(4.00) |
95(3.75) |
95(3.75) |
|
4 |
114.3(4.50) |
105(4.12) |
105(4.12) |
|
5 |
141.3(5.56) |
124(4.88) |
124(4.88) |
|
6 |
168.3(6.62) |
143(5.62) |
143(5.62) |
|
8 |
219.1(8.62) |
178(7.00) |
178(7.00) |
|
10 |
273.0(10.75) |
216(8.50) |
216(8.50) |
|
12 |
323.8(12.75) |
254(10.00) |
254(10.00) |
|
14 |
355.6(14.00) |
279(11.00) |
279(11.00) |
|
16 |
406.4(16.00) |
305(12.00) |
305(12.00) |
|
18 |
457.0(18.00) |
343(13.50) |
343(13.50) |
|
20 |
508.0(20.00) |
381(15.00) |
381(15.00) |
|
22 |
559.0(22.00) |
419(16.50) |
419(16.50) |
|
24 |
610.0(24.00) |
432(17.00) |
432(17.00) |
|
26 |
660.0(26.00) |
495(19.50) |
495(19.50) |
|
28 |
711.0(28.00) |
521(20.50) |
521(20.50) |
|
30 |
762.0(30.00) |
559(22.00) |
559(22.00) |
|
32 |
813.0(32.00) |
597(23.50) |
597(23.50) |
|
34 |
864.0(34.00) |
635(25.00) |
635(25.00) |
|
36 |
914.0(36.00) |
673(26.50) |
673(26.50) |
|
38 |
965.0(38.00) |
711(28.00) |
711(28.00) |
|
40 |
1016.0(40.00) |
749(29.50) |
749(29.50) |
|
42 |
1067.0(42.00) |
762(30.00) |
711(28.00) |
|
44 |
1118.0(44.00) |
813(32.00) |
762(30.00) |
|
46 |
1168.0(46.00) |
851(33.50) |
800(31.50) |
|
48 |
1219.0(48.00) |
889(35.00) |
838(33.00) |
Dimensiones de las tees de salida reductoras y los cruces de salida reductores
|
Tamaño nominal de tubería (NPS) |
Diámetro exterior en bisel, mm(pulg.) |
Centro-a-final, mm (pulg.) |
||
|
Ejecutar salida |
Correr,C |
Salida,M[Nota(1)] |
||
|
1∕2×1∕2×3∕8 |
21.3(0.84) |
17.3(0.68) |
25(1.00) |
25(1.00) |
|
1∕2×1∕2×1∕4 |
21.3(0.84) |
13.7(0.54) |
25(1.00) |
25(1.00) |
|
3∕4×3∕4×1∕2 |
26.7(1.05) |
21.3(0.84) |
29(1.12) |
29(1.12) |
|
3∕4×3∕4×3∕8 |
26.7(1.05) |
17.3(0.68) |
29(1.12) |
29(1.12) |
|
1×1×3∕4 |
33.4(1.32) |
26.7(1.05) |
38(1.50) |
38(1.50) |
|
1×1×1∕2 |
33.4(1.32) |
21.3(0.84) |
38(1.50) |
38(1.50) |
|
11∕4×11∕4×1 |
42.2(1.66) |
33.4(1.32) |
48(1.88) |
48(1.88) |
|
11∕4×11∕4×3∕4 |
42.2(1.66) |
26.7(1.05) |
48(1.88) |
48(1.88) |
|
11∕4×11∕4×1∕2 |
42.2(1.66) |
21.3(0.84) |
48(1.88) |
48(1.88) |
|
11∕2×11∕2×11∕4 |
48.3(1.90) |
42.2(1.66) |
57(2.25) |
57(2.25) |
|
11∕2×11∕2×1 |
48.3(1.90) |
33.4(1.32) |
57(2.25) |
57(2.25) |
|
11∕2×11∕2×3∕4 |
48.3(1.90) |
26.7(1.05) |
57(2.25) |
57(2.25) |
|
11∕2×11∕2×1∕2 |
48.3(1.90) |
21.3(0.84) |
57(2.25) |
57(2.25) |
|
2×2×11∕2 |
60.3(2.38) |
48.3(1.90) |
64(2.50) |
60(2.38) |
|
2×2×11∕4 |
60.3(2.38) |
42.2(1.66) |
64(2.50) |
57(2.25) |
|
2×2×1 |
60.3(2.38) |
33.4(1.32) |
64(2.50) |
51(2.00) |
|
2×2×3∕4 |
60.3(2.38) |
26.7(1.05) |
64(2.50) |
44(1.75) |
|
21∕2×21∕2×2 |
73.0(2.88) |
60.3(2.38) |
76(3.00) |
70(2.75) |
|
21∕2×21∕2×11∕2 |
73.0(2.88) |
48.3(1.90) |
76(3.00) |
67(2.62) |
|
21∕2×21∕2×11∕4 |
73.0(2.88) |
42.2(1.66) |
76(3.00) |
64(2.50) |
|
21∕2×21∕2×1 |
73.0(2.88) |
33.4(1.32) |
76(3.00) |
57(2.25) |
|
3×3×21∕2 |
88.9(3.50) |
73.0(2.88) |
86(3.38) |
83(3.25) |
|
3×3×2 |
88.9(3.50) |
60.3(2.38) |
86(3.38) |
76(3.00) |
|
3×3×11∕2 |
88.9(3.50) |
48.3(1.90) |
86(3.38) |
73(2.88) |
|
3×3×11∕4 |
88.9(3.50) |
42.2(1.66) |
86(3.38) |
70(2.75) |
|
31∕2×31∕2×3 |
101.6(4.00) |
88.9(3.50) |
95(3.75) |
92(3.62) |
|
31∕2×31∕2×21∕2 |
101.6(4.00) |
73.0(2.88) |
95(3.75) |
89(3.50) |
|
31∕2×31∕2×2 |
101.6(4.00) |
60.3(2.38) |
95(3.75) |
83(3.25) |
|
31∕2×31∕2×11∕2 |
101.6(4.00) |
48.3(1.90) |
95(3.75) |
79(3.12) |
|
4×4×31∕2 |
114.3(4.50) |
101.6(4.00) |
105(4.12) |
102(4.00) |
|
4×4×3 |
114.3(4.50) |
88.9(3.50) |
105(4.12) |
98(3.88) |
|
4×4×21∕2 |
114.3(4.50) |
73.0(2.88) |
105(4.12) |
95(3.75) |
|
4×4×2 |
114.3(4.50) |
60.3(2.38) |
105(4.12) |
89(3.50) |
|
4×4×11∕2 |
114.3(4.50) |
48.3(1.90) |
105(4.12) |
86(3.38) |
|
5×5×4 |
141.3(5.56) |
114.3(4.50) |
124(4.88) |
117(4.62) |
|
5×5×31∕2 |
141.3(5.56) |
101.6(4.00) |
124(4.88) |
114(4.50) |
|
5×5×3 |
141.3(5.56) |
88.9(3.50) |
124(4.88) |
111(4.38) |
|
5×5×21∕2 |
141.3(5.56) |
73.0(2.88) |
124(4.88) |
108(4.25) |
|
5×5×2 |
141.3(5.56) |
60.3(2.38) |
124(4.88) |
105(4.12) |
|
6×6×5 |
168.3(6.62) |
141.3(5.56) |
143(5.62) |
137(5.38) |
|
6×6×4 |
168.3(6.62) |
114.3(4.50) |
143(5.62) |
130(5.12) |
|
6×6×31∕2 |
168.3(6.62) |
101.6(4.00) |
143(5.62) |
127(5.00) |
|
6×6×3 |
168.3(6.62) |
88.9(3.50) |
143(5.62) |
124(4.88) |
|
6×6×21∕2 |
168.3(6.62) |
73.0(2.88) |
143(5.62) |
121(4.75) |
|
8×8×6 |
219.1(8.62) |
168.3(6.62) |
178(7.00) |
168(6.62) |
|
8×8×5 |
219.1(8.62) |
141.3(5.56) |
178(7.00) |
162(6.38) |
|
8×8×4 |
219.1(8.62) |
114.3(4.50) |
178(7.00) |
156(6.12) |
|
8×8×31∕2 |
219.1(8.62) |
101.6(4.00) |
178(7.00) |
152(6.00) |
|
10×10×8 |
273.0(10.75) |
219.1(8.62) |
216(8.50) |
203(8.00) |
|
10×10×6 |
273.0(10.75) |
168.3(6.62) |
216(8.50) |
194(7.62) |
|
10×10×5 |
273.0(10.75) |
141.3(5.56) |
216(8.50) |
191(7.50) |
|
10×10×4 |
273.0(10.75) |
114.3(4.50) |
216(8.50) |
184(7.25) |
|
12×12×10 |
323.8(12.75) |
273.0(10.75) |
254(10.00) |
241(9.50) |
|
12×12×8 |
323.8(12.75) |
219.1(8.62) |
254(10.00) |
229(9.00) |
|
12×12×6 |
323.8(12.75) |
168.3(6.62) |
254(10.00) |
219(8.62) |
|
12×12×5 |
323.8(12.75) |
141.3(5.56) |
254(10.00) |
216(8.50) |
|
14×14×12 |
355.6(14.00) |
323.8(12.75) |
279(11.00) |
270(10.62) |
|
14×14×10 |
355.6(14.00) |
273.0(10.75) |
279(11.00) |
257(10.12) |
|
14×14×8 |
355.6(14.00) |
219.1(8.62) |
279(11.00) |
248(9.75) |
|
14×14×6 |
355.6(14.00) |
168.3(6.62) |
279(11.00) |
238(9.38) |
|
16×16×14 |
406.4(16.00) |
355.6(14.00) |
305(12.00) |
305(12.00) |
|
16×16×12 |
406.4(16.00) |
323.8(12.75) |
305(12.00) |
295(11.62) |
|
16×16×10 |
406.4(16.00) |
273.0(10.75) |
305(12.00) |
283(11.12) |
|
16×16×8 |
406.4(16.00) |
219.1(8.62) |
305(12.00) |
273(10.75) |
|
16×16×6 |
406.4(16.00) |
168.3(6.62) |
305(12.00) |
264(10.38) |
|
18×18×16 |
457(18.00) |
406.4(16.00) |
343(13.50) |
330(13.00) |
|
18×18×14 |
457(18.00) |
355.6(14.00) |
343(13.50) |
330(13.00) |
|
18×18×12 |
457(18.00) |
323.8(12.75) |
343(13.50) |
321(12.62) |
|
18×18×10 |
457(18.00) |
273.0(10.75) |
343(13.50) |
308(12.12) |
|
18×18×8 |
457(18.00) |
219.1(8.62) |
343(13.50) |
298(11.75) |
|
20×20×18 |
508(20.00) |
457.0(18.00) |
381(15.00) |
368(14.50) |
|
20×20×16 |
508(20.00) |
406.4(16.00) |
381(15.00) |
356(14.00) |
|
20×20×14 |
508(20.00) |
355.6(14.00) |
381(15.00) |
356(14.00) |
|
20×20×12 |
508(20.00) |
323.8(12.75) |
381(15.00) |
346(13.62) |
|
20×20×10 |
508(20.00) |
273.0(10.75) |
381(15.00) |
333(13.12) |
|
20×20×8 |
508(20.00) |
219.1(8.62) |
381(15.00) |
324(12.75) |
|
22×22×20 |
559(22.00) |
508.0(20.00) |
419(16.50) |
406(16.00) |
|
22×22×18 |
559(22.00) |
457.0(18.00) |
419(16.50) |
394(15.50) |
|
22×22×16 |
559(22.00) |
406.4(16.00) |
419(16.50) |
381(15.00) |
|
22×22×14 |
559(22.00) |
355.6(14.00) |
419(16.50) |
381(15.00) |
|
22×22×12 |
559(22.00) |
323.8(12.75) |
419(16.50) |
371(14.62) |
|
22×22×10 |
559(22.00) |
273.0(10.75) |
419(16.50) |
359(14.12) |
|
24×24×22 |
610(24.00) |
559.0(22.00) |
432(17.00) |
432(17.00) |
|
24×24×20 |
610(24.00) |
508.0(20.00) |
432(17.00) |
432(17.00) |
|
24×24×18 |
610(24.00) |
457.0(18.00) |
432(17.00) |
419(16.50) |
|
24×24×16 |
610(24.00) |
406.4(16.00) |
432(17.00) |
406(16.00) |
|
24×24×14 |
610(24.00) |
355.6(14.00) |
432(17.00) |
406(16.00) |
|
24×24×12 |
610(24.00) |
323.8(12.75) |
432(17.00) |
397(15.62) |
|
24×24×10 |
610(24.00) |
273.0(10.75) |
432(17.00) |
384(15.12) |
|
26×26×24 |
660(26.00) |
610.0(24.00) |
495(19.50) |
483(19.00) |
|
26×26×22 |
660(26.00) |
559.0(22.00) |
495(19.50) |
470(18.50) |
|
26×26×20 |
660(26.00) |
508.0(20.00) |
495(19.50) |
457(18.00) |
|
26×26×18 |
660(26.00) |
457.0(18.00) |
495(19.50) |
444(17.50) |
|
26×26×16 |
660(26.00) |
406.4(16.00) |
495(19.50) |
432(17.00) |
|
26×26×14 |
660(26.00) |
355.6(14.00) |
495(19.50) |
432(17.00) |
|
26×26×12 |
660(26.00) |
323.8(12.75) |
495(19.50) |
422(16.62) |
|
28×28×26 |
711(28.00) |
660.0(26.00) |
521(20.50) |
521(20.50) |
|
28×28×24 |
711(28.00) |
610.0(24.00) |
521(20.50) |
508(20.00) |
|
28×28×22 |
711(28.00) |
559.0(22.00) |
521(20.50) |
495(19.50) |
|
28×28×20 |
711(28.00) |
508.0(20.00) |
521(20.50) |
483(19.00) |
|
28×28×18 |
711(28.00) |
457.0(18.00) |
521(20.50) |
470(18.50) |
|
28×28×16 |
711(28.00) |
406.4(16.00) |
521(20.50) |
457(18.00) |
|
28×28×14 |
711(28.00) |
355.6(14.00) |
521(20.50) |
457(18.00) |
|
28×28×12 |
711(28.00) |
323.8(12.75) |
521(20.50) |
448(17.62) |
|
30×30×28 |
762(30.00) |
711.0(28.00) |
559(22.00) |
546(21.50) |
|
30×30×26 |
762(30.00) |
660.0(26.00) |
559(22.00) |
546(21.50) |
|
30×30×24 |
762(30.00) |
610.0(24.00) |
559(22.00) |
533(21.00) |
|
30×30×22 |
762(30.00) |
559.0(22.00) |
559(22.00) |
521(20.50) |
|
30×30×20 |
762(30.00) |
508.0(20.00) |
559(22.00) |
508(20.00) |
|
30×30×18 |
762(30.00) |
457.0(18.00) |
559(22.00) |
495(19.50) |
|
30×30×16 |
762(30.00) |
406.4(16.00) |
559(22.00) |
483(19.00) |
Dimensiones de los extremos del trozo de junta superpuesta ASME B16 9
|
Nominal Tamaño de la tubería (NPS) |
Diámetro externo de barril, mm (pulg.) |
Patrón largo Longitud,F, mm(pulg.) [Notas(3),(4)] |
Patrón corto Longitud,F, mm(pulg.) [Notas(3),(4)] |
Radio de Filete,R,mm(pulg.) [Nota(5)] |
Diámetro de Regazo,G,mm(pulg.) [Nota(6)] |
|
|
Máx. |
Mín. |
|||||
|
1∕2 |
22.8(0.896) |
20.5(0.809) |
76(3.00) |
51(2.00) |
3(0.12) |
35(1.38) |
|
3∕4 |
28.1(1.106) |
25.9(1.019) |
76(3.00) |
51(2.00) |
3(0.12) |
43(1.69) |
|
1 |
35.0(1.376) |
32.6(1.284) |
102(4.00) |
51(2.00) |
3(0.12) |
51(2.00) |
|
11∕4 |
43.6(1.716) |
41.4(1.629) |
102(4.00) |
51(2.00) |
5(0.19) |
64(2.50) |
|
11∕2 |
49.9(1.965) |
47.5(1.869) |
102(4.00) |
51(2.00) |
6(0.25) |
73(2.88) |
|
2 |
62.4(2.456) |
59.5(2.344) |
152(6.00) |
64(2.50) |
8(0.31) |
92(3.62) |
|
21∕2 |
75.3(2.966) |
72.2(2.844) |
152(6.00) |
64(2.50) |
8(0.31) |
105(4.12) |
|
3 |
91.3(3.596) |
88.1(3.469) |
152(6.00) |
64(2.50) |
10(0.38) |
127(5.00) |
|
31∕2 |
104.0(4.096) |
100.8(3.969) |
152(6.00) |
76(3.00) |
10(0.38) |
140(5.50) |
|
4 |
116.7(4.593) |
113.5(4.469) |
152(6.00) |
76(3.00) |
11(0.44) |
157(6.19) |
|
5 |
144.3(5.683) |
140.5(5.532) |
203(8.00) |
76(3.00) |
11(0.44) |
186(7.31) |
|
6 |
171.3(6.743) |
167.5(6.594) |
203(8.00) |
89(3.50) |
13(0.50) |
216(8.50) |
|
8 |
222.1(8.743) |
218.3(8.594) |
203(8.00) |
102(4.00) |
13(0.50) |
270(10.62) |
|
10 |
277.2(10.913) |
272.3(10.719) |
254(10.00) |
127(5.00) |
13(0.50) |
324(12.75) |
|
12 |
328.0(12.913) |
323.1(12.719) |
254(10.00) |
152(6.00) |
13(0.50) |
381(15.00) |
|
14 |
359.9(14.170) |
354.8(13.969) |
305(12.00) |
152(6.00) |
13(0.50) |
413(16.25) |
|
16 |
411.0(16.180) |
405.6(15.969) |
305(12.00) |
152(6.00) |
13(0.50) |
470(18.50) |
|
18 |
462.0(18.190) |
456.0(17.969) |
305(12.00) |
152(6.00) |
13(0.50) |
533(21.00) |
|
20 |
514.0(20.240) |
507.0(19.969) |
305(12.00) |
152(6.00) |
13(0.50) |
584(23.00) |
|
22 |
565.0(22.240) |
558.0(21.969) |
305(12.00) |
152(6.00) |
13(0.50) |
641(25.25) |
|
24 |
616.0(24.240) |
609.0(23.969) |
305(12.00) |
152(6.00) |
13(0.50) |
692(27.25) |
Dimensiones de la tapa de tubería ASME B16 9
|
Tamaño nominal de tubería (NPS) [Nota(1)] |
Diámetro exterior en Bisel, mm (pulg.) |
Limitar el espesor de la pared para longitud,E,mm(pulg.) |
Longitud,E,mm(pulg.) [Nota(2)] |
Longitud,E,mm(pulg.) [Nota(3)] |
|
1∕2 |
21.3(0.84) |
4.57(0.18) |
25(1.00) |
25(1.00) |
|
3∕4 |
26.7(1.05) |
3.81(0.15) |
25(1.00) |
25(1.00) |
|
1 |
33.4(1.32) |
4.57(0.18) |
38(1.50) |
38(1.50) |
|
11∕4 |
42.2(1.66) |
4.83(0.19) |
38(1.50) |
38(1.50) |
|
11∕2 |
48.3(1.90) |
5.08(0.20) |
38(1.50) |
38(1.50) |
|
2 |
60.3(2.38) |
5.59(0.22) |
38(1.50) |
44(1.75) |
|
21∕2 |
73.0(2.88) |
7.11(0.28) |
38(1.50) |
51(2.00) |
|
3 |
88.9(3.50) |
7.62(0.30) |
51(2.00) |
64(2.50) |
|
31∕2 |
101.6(4.00) |
8.13(0.32) |
64(2.50) |
76(3.00) |
|
4 |
114.3(4.50) |
8.64(0.34) |
64(2.50) |
76(3.00) |
|
5 |
141.3(5.56) |
9.65(0.38) |
76(3.00) |
89(3.50) |
|
6 |
168.3(6.62) |
10.92(0.43) |
89(3.50) |
102(4.00) |
|
8 |
219.1(8.62) |
12.70(0.50) |
102(4.00) |
127(5.00) |
|
10 |
273.0(10.75) |
12.70(0.50) |
127(5.00) |
152(6.00) |
|
12 |
323.8(12.75) |
12.70(0.50) |
152(6.00) |
178(7.00) |
|
14 |
355.6(14.00) |
12.70(0.50) |
165(6.50) |
191(7.50) |
|
16 |
406.4(16.00) |
12.70(0.50) |
178(7.00) |
203(8.00) |
|
18 |
457.0(18.00) |
12.70(0.50) |
203(8.00) |
229(9.00) |
|
20 |
508.0(20.00) |
12.70(0.50) |
229(9.00) |
254(10.00) |
|
22 |
559.0(22.00) |
12.70(0.50) |
254(10.00) |
254(10.00) |
|
24 |
610.0(24.00) |
12.70(0.50) |
267(10.50) |
305(12.00) |
|
26 |
660.0(26.00) |
12.70(0.50) |
267(10.50) |
[Nota (3)] |
|
28 |
711.0(28.00) |
12.70(0.50) |
267(10.50) |
[Nota (3)] |
|
30 |
762.0(30.00) |
12.70(0.50) |
267(10.50) |
[Nota (3)] |
|
32 |
813.0(32.00) |
12.70(0.50) |
267(10.50) |
[Nota (3)] |
|
34 |
864.0(34.00) |
12.70(0.50) |
267(10.50) |
[Nota (3)] |
|
36 |
914.0(36.00) |
12.70(0.50) |
267(10.50) |
[Nota (3)] |
|
38 |
965.0(38.00) |
12.70(0.50) |
305(12.00) |
[Nota (3)] |
|
40 |
1016.0(40.00) |
12.70(0.50) |
305(12.00) |
[Nota (3)] |
|
42 |
1067.0(42.00) |
12.70(0.50) |
305(12.00) |
[Nota (3)] |
|
44 |
1118.0(44.00) |
12.70(0.50) |
343(13.50) |
[Nota (3)] |
|
46 |
1168.0(46.00) |
12.70(0.50) |
343(13.50) |
[Nota (3)] |
|
48 |
1219.0(48.00) |
12.70(0.50) |
343(13.50) |
[Nota (3)] |
1. ¿Cuál es la norma ASME B16.9 para accesorios soldados a tope?
ASME B16.9 es el estándar mundial para accesorios forjados para soldadura a tope-fabricados en fábrica. Cubre dimensiones generales, tolerancias, clasificaciones, pruebas y marcas para tamaños que van desde NPS 1/2 hasta NPS 48.
2. ASME B16.9 vs. MSS SP-75: ¿Cuál es la diferencia?
La diferencia radica en el límite elástico y la aplicación.
- ASME B16.9 es el estándar general para tuberías industriales-de presión baja a media.
- MSS SP-75 está diseñado específicamente para accesorios de soldadura a tope-forjados de alta-pruebas utilizados en sistemas de petróleo y gas de alta presión, como X52, X60 o X70.
3. ¿Cuáles son las dimensiones estándar para un codo de radio largo (LR) de 90 grados?
Para un codo de radio largo (LR), la dimensión del centro-a-la cara es siempre 1,5 veces el tamaño nominal de la tubería (1,5D). Por ejemplo, un codo LR NPS de 4" tiene una distancia entre el centro-y-la cara de 6 pulgadas (152 mm).
4. ¿Cuáles son las tolerancias para las dimensiones de los accesorios de tubería ASME B16.9?
Las tolerancias varían según el tamaño, pero están estrictamente definidas. Para diámetros de NPS 1/2 a NPS 12, la tolerancia del diámetro exterior (OD) suele ser de ±1,6 mm. Para accesorios más grandes (NPS 14-48), aumenta a +6.4 mm / -3,2 mm.
5. ¿Cuál es la diferencia entre ASME B16.9 y ASME B16.28?
- ASME B16.9 cubre codos de radio largo (LR) donde el radio es 1,5 veces el diámetro.
- ASME B16.28(ahora integrado en B16.9) cubrió codos de radio corto (SR) donde el radio es 1x el diámetro.
