¿Qué es la extrusión en caliente?

¿Qué es la extrusión en caliente? Guía 2026

La extrusión en caliente es un proceso de formación de metales en el que el material se calienta por encima de su temperatura de recristalización y se fuerza a través de un troquel para crear secciones transversales- complejas. En 2026, el costo de los perfiles industriales extruidos en caliente-normalmente oscilará entre 3,50 y 12 dólares por kg, dependiendo del grado del material (por ejemplo, acero inoxidable frente a aleación de níquel). Este método es esencial para producir tubos sin costura y formas complejas utilizadas en el procesamiento aeroespacial, de petróleo y gas y químico.

La extrusión en caliente es un proceso de fabricación a alta-temperatura que se utiliza para crear piezas metálicas largas con una sección transversal- constante. El tocho de metal se calienta-a menudo a más de 1000 grados y 1300 grados para las aleaciones de acero.

Este proceso se rige por estándares internacionales como ASTM A511 (para tubos mecánicos de acero inoxidable) y ASTM A106 (para tubos de acero al carbono). Es el método preferido para materiales que son difíciles de formar a temperatura ambiente, como Duplex 2205 o Inconel 625. Puede estructurar grano y una integridad mecánica superior.

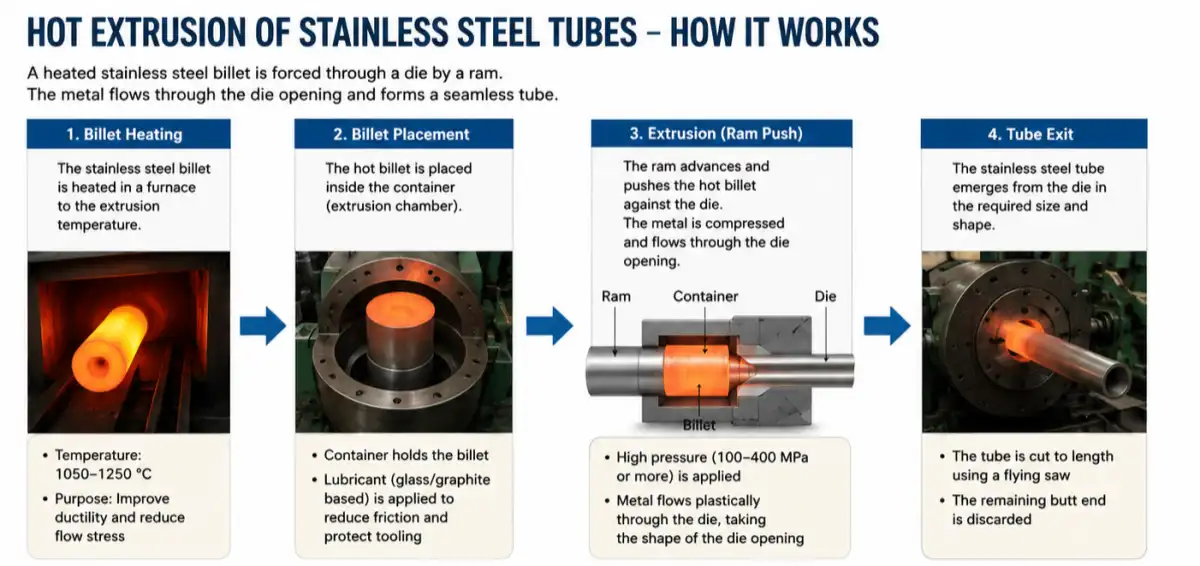

Cómo funciona:

1. La pieza de metal se calienta en un horno.

2. Se coloca dentro de un contenedor.

3. Un ariete empuja el metal caliente a través de la abertura de una matriz.

4. El metal sale con la forma deseada.

Precio de tubería de acero extruido en caliente

Categoría de material	Grado típico	Rango de precios (USD/kg)	Rango de precios (USD/tonelada)
Acero carbono	ASTM A106, Q355	$1.20 – $2.50	$1,200 – $2,500
Acero inoxidable	304L, 316L, 310S	$3.50 – $5.80	$3,500 – $5,800
Acero dúplex	S31803, S32205	$6.00 – $8.50	$6,000 – $8,500
Aleaciones de níquel	Inconel 625, Hastelloy	$25.00 – $45.00	$25,000 – $45,000

La tecnología de extrusión en caliente es un método de formación de metal para tuberías que extruyen metal por encima de la temperatura de recristalización y extruyen el tubo en bruto de una matriz para obtener una sección en forma de matriz-. Durante el proceso de extrusión en caliente, el tubo en bruto se deforma en los tres estados de compresión. Esto no sólo puede resolver el problema de la pequeña deformación de la tubería de acero, sino también evitar defectos causados ​​por la tensión de tracción en las superficies interior y exterior de la tubería. Por lo tanto, el método de conformado por extrusión en caliente es especialmente adecuado para el conformado de diversos aceros aleados, aceros inoxidables, aceros de alta-resistencia, perfiles de superaleaciones a base de níquel-, tuberías, etc. El proceso de extrusión en caliente es adecuado para producir formas complejas, formas de múltiples-etapas/lotes pequeños y materiales difíciles-de-mecanizar. Al mismo tiempo, el tubo de acero sin costura obtenido por extrusión en caliente es el resultado de un proceso de fabricación donde la fuerza es la compresión.

Por un lado, en comparación con los métodos de producción con laminado (laminación longitudinal y{0}}cruzada), el método de extrusión se caracteriza por una tensión de compresión tridimensional- cuando el metal se deforma. Bajo este estado de tensión óptimo, se puede obtener una buena deformación, una buena calidad de la superficie interna y externa y una estructura metalográfica para tubos de acero inoxidable con grandes calidades de acero y alta resistencia a la deformación. La mayor ventaja de utilizar el método de extrusión de tubos sin costura de acero inoxidable es que puede utilizar directamente palanquilla de colada continua como materia prima. La calidad del producto es estable y la variedad es flexible. Puede producir directamente tubos terminados extruidos en caliente y también puede producir varios tubos de acero inoxidable con formas especiales-. Sin embargo, la desventaja de la producción por extrusión de tubos de acero es el bajo rendimiento. Para mejorar el rendimiento, los fabricantes extranjeros han mejorado el proceso de producción. Para variedades con gran demanda, generalmente se utiliza el proceso de producción de pre-perforación, escariado por punzonado hidráulico y extrusión en tubos.

Por otro lado, en comparación con los métodos tradicionales de mecanizado a partir de un bloque de material (torno, fresado), el proceso de extrusión en caliente ahorra mucho tiempo de mecanizado al hacer pasar el material a través del orificio del troquel para darle forma. Dado que los perfiles extruidos en caliente se producen mediante conformado sólido, se pueden ahorrar pasos de soldadura. Además, se puede ahorrar alivio de tensión, lo que resulta en deformación térmica durante la soldadura, lo que contribuye en gran medida a la reducción de costos. Además, se puede evitar el deterioro de la calidad de la parte soldada y se puede mejorar la fiabilidad del producto final.

Especificaciones de líneas de extrusión en caliente

Parámetro	Rango de capacidad	Estándares comunes
Diámetro exterior (DE)	20 mm – 250 mm	ASME B36.10/B36.19
Espesor de la pared	2 mm - 35 mm	SCH 10S a SCH XXS
Longitud	Hasta 12 Metros	Longitud fija o aleatoria
Acabado superficial	Decapado, arena-granallado o mecanizado	-
Tolerancia dimensional	±0,5% a ±1,0%	ASTM A530

Aplicaciones

El proceso de producción de estos productos de acero especial de alta-calidad, alta-precisión y difícil-deformar-a menudo requiere capacidades especiales de fundición, fundición, laminado, forjado, producción e investigación y desarrollo, y una serie de procesos de procesamiento de tuberías que incluyen el laminado en frío y el tratamiento térmico. capacidad. El proceso de producción de tubos de extrusión en caliente adopta el método de extrusión en caliente, y la deformación por tres-tensión tiene buena densidad y uniformidad del metal, lo que es adecuado para la producción de casi todo tipo de acero, especialmente en la producción de acero de alta aleación difícil-de-deformar y varios tubos de formas-especiales. Ventajas especiales de procesamiento. Los productos de acero extruido en caliente tienen ventajas de rendimiento en áreas clave de la economía nacional, como la industria militar, la energía nuclear, la energía térmica, la aviación, la minería, el petróleo y los petroquímicos, y tienen perspectivas de aplicaciones irreemplazables de alto nivel.

Extrusión en caliente versus en frío

Característica	Extrusión en caliente	Extrusión en frío
Temperatura de trabajo	Por encima de la recristalización	Temperatura ambiente
Rendimiento de materiales	Alto (se requiere menos fuerza)	Moderado (se produce endurecimiento por trabajo)
Calidad de la superficie	Mate/Oxidado (Requiere Decapado)	Brillante/Suave
Complejidad	Puede producir formas muy complejas.	Lo mejor para piezas simples y simétricas.
Costo relativo	Inferior para piezas grandes/pesadas	Mayor debido a las matrices de varias-etapas

Aplicaciones

• Petróleo y gas: líneas de flujo sin fisuras y colectores submarinos enTubería dúplex 2205.

• Generación de energía: tubos de caldera de alta-temperatura en acero inoxidable 310S.

• Procesamiento químico: tubos intercambiadores de calor resistentes a la corrosión-enTubería Hastelloy C276.

Preguntas frecuentes:

1. ¿Qué es la extrusión en caliente en la fabricación de metales?

La extrusión en caliente es un proceso de formación de metales a alta-temperatura en el que un tocho de metal se calienta por encima de su temperatura de recristalización y se fuerza a través de una matriz moldeada mediante una prensa hidráulica. Como tuberías, barras y tubos.

2. ¿Por qué se prefiere la extrusión en caliente para las aleaciones de níquel y el acero inoxidable?

Se prefiere la extrusión en caliente porque reduce significativamente la tensión de flujo de materiales de alta-resistencia como Inconel o acero dúplex. Al trabajar el metal a altas temperaturas (normalmente entre 1000 y 1250 grados), el proceso evita el endurecimiento por trabajo durante la deformación.

3. ¿Cuáles son los rangos de temperatura típicos para la extrusión en caliente?

Acero al carbono: 1000 grados a 1300 grados (1832 grados F a 2372 grados F)

Acero inoxidable: 1050 grados a 1250 grados

Aleaciones de níquel: 1100 grados a 1230 grados

4. ¿Cómo afecta la extrusión en caliente a las propiedades mecánicas del metal?

La extrusión en caliente mejora las propiedades mecánicas al descomponer las estructuras fundidas y refinar el tamaño del grano. Puede mejorar las propiedades mecánicas longitudinales, una mayor resistencia a la tracción y una mayor tenacidad al impacto en comparación con los componentes fundidos.

5. ¿Puede la extrusión en caliente producir tubos sin costura?

Sí, la extrusión en caliente es uno de los métodos principales. Es el estándar para producir tubos sin costura de "paredes pesadas" utilizados en las industrias de procesamiento de petróleo y gas y productos químicos según los estándares ASME B36.10/B36.19.

6. Extrusión en caliente versus extrusión en frío: ¿cuál es mejor para tuberías industriales?

La extrusión en caliente es superior para tuberías industriales de gran-diámetro, paredes pesadas-y materiales de alta-aleación.

Mientras que la extrusión en frío ofrece un mejor acabado superficial y tolerancias dimensionales, la extrusión en caliente maneja mayores índices de deformación y elimina las tensiones internas.

Acerca de Zhengzhou Huitong Pipeline Equipment Co., LTD.

HT PIPE es un conocido-distribuidor y exportador. Somos un proveedor de materiales de aleación de acero inoxidable/carbono/níquel con 15+ experiencia en exportación. No solo proporcionamos tubos, placas, barras redondas, sino también accesorios para tuberías, bridas, etc. Contáctenos para obtener más información y precios de forma gratuita.
