¿Es Monel mejor que el acero inoxidable?



Monel versus acero inoxidable

Monel no siempre es mejor que el acero inoxidable. Monel es generalmente la mejor opción para ambientes altamente corrosivos que involucran agua de mar, ácido fluorhídrico y ciertas soluciones químicas. El acero inoxidable suele ser más económico y versátil para tuberías industriales en general, procesamiento de alimentos, construcción y muchas aplicaciones químicas.



Requisito	Material recomendado	Razón
Agua de mar que fluye a más de 2 m/s, o agua de mar cálida a más de 40 grados	monel 400	Inmune al cloruro SCC; resiste la erosión-corrosión donde el 316L presenta hoyos y grietas
Ácido fluorhídrico, cualquier concentración.	monel 400	La aleación de referencia para la alquilación de HF; 316L se corroe rápidamente
Ácido nítrico, ácido crómico, cloro húmedo.	316L / 304L	Monel se disuelve. No lo especifiques
Soda cáustica caliente (NaOH) a más de 60 grados	monel 400	Aleación de referencia industrial a 290 grados; 316L sufre SCC cáustico
Agua de mar estancada o de baja-velocidad inferior a 30 grados	316L o dúplex 2205	La ventaja de Monel se desperdicia; El riesgo de grietas existe en ambos.
Marina atmosférica, zona de chapoteo, agua dulce.	316L	Monel cuesta entre 5 y 7 veces el precio sin beneficio de servicio
Servicio ácido H2S	Monel 400 (límite de 35 HRC)	Calificado según NACE MR0175 / ISO 15156-3 Anexo A.8
El presupuesto es la restricción decisiva	316L	El mismo formato de producto por un-quinto a un-séptimo del coste
Soldadura-fabricación pesada	316L	Monel necesita un relleno de níquel-cobre y un control más estricto del aporte de calor
Tubería de intercambiador de calor, agua de mar	monel 400	Mayor conductividad térmica (21,8 frente a 16,3 W/m·K) más resistencia a la corrosión





Monel es un grupo de aleaciones de níquel, compuesto principalmente de níquel (del 52 al 67%) y cobre, con pequeñas cantidades de hierro, manganeso, carbono y silicio. (Las aleaciones con contenidos de cobre del 60% o más se denominan cuproníquel).



• Monel 400: Se utiliza mucho en aplicaciones químicas y marinas.
• Monel K-500: Ideal para portaperforaciones de pozos petroleros y ejes de bombas marinas.



Más fuertes que el níquel puro, las aleaciones de Monel son resistentes a la corrosión causada por muchos agentes, incluido el agua de mar que fluye rápidamente. Se pueden fabricar fácilmente mediante trabajo, mecanizado y soldadura en caliente- y en frío-.



Monel es una aleación binaria de solución-sólida. Como el níquel y el cobre son mutuamente solubles en todas las proporciones, se trata de una aleación monofásica. En comparación con el acero, Monel es muy difícil de mecanizar ya que-se endurece muy rápidamente. Es necesario girarlo y trabajarlo a bajas velocidades y con bajos avances. Es resistente a la corrosión y a los ácidos, y algunas aleaciones pueden resistir un incendio en oxígeno puro. Se utiliza comúnmente en aplicaciones con condiciones altamente corrosivas. Pequeñas adiciones de aluminio y titanio forman una aleación (K-500) con la misma resistencia a la corrosión pero con mucha mayor resistencia debido a la formación de gamma prima con el envejecimiento. El monel suele ser mucho más caro que el acero inoxidable.



La aleación Monel 400 tiene una gravedad específica de 8,80, un rango de fusión de 1300 a 1350 grados, una conductividad eléctrica de aproximadamente 34% IACS y (en estado recocido) una dureza de 65 Rockwell B.^.La aleación Monel 400 destaca por su dureza, que se mantiene en un rango considerable de temperaturas.



La aleación Monel 400 tiene excelentes propiedades mecánicas a temperaturas bajo cero. La resistencia y la dureza aumentan con sólo un ligero deterioro de la ductilidad o la resistencia al impacto. La aleación no sufre una transición dúctil-a-frágil incluso cuando se enfría a la temperatura del hidrógeno líquido. Esto contrasta marcadamente con muchos materiales ferrosos que, a pesar de su mayor resistencia, son frágiles a bajas temperaturas.



Estándares de producto: ASTM B127 (placa, lámina, tira), ASTM B164 (varilla, barra, alambre), ASTM B165 (tubería y tubo sin costura), ASTM B725 (tubería soldada), ASTM B564 (forjas y bridas forjadas), ASTM B366 (accesorios de tubería, grado WPNC). La designación equivalente europea es 2.4360 / NiCu30Fe. Designación china NCu30. Se suministra como barra redonda, placa, tubo soldado y sin costura Monel y piezas forjadas.





El acero inoxidable es una aleación a base de hierro-que contiene cromo. El cromo permite la formación de una película delgada y pasiva de óxido en la superficie del material, lo que ayuda al acero inoxidable a resistir el óxido y la corrosión. Los diferentes grados de acero inoxidable contienen distintas proporciones de cromo, níquel, molibdeno, carbono, nitrógeno y otros elementos de aleación.



El "acero inoxidable" no es un solo material. Se trata de una familia que abarca 304, 316, 316L, 317L, 321, 347, duplex 2205, super duplex 2507 y 904L, con contenidos de níquel del 4% al 25% y una docena de perfiles de propiedad diferentes.



316L (UNS S31603) es un acero inoxidable austenítico con bajo contenido de carbono-con 16-18 % de cromo, 10-14 % de níquel y 2-3 % de molibdeno. Su protección es una película pasiva de óxido de cromo de aproximadamente 1 a 3 nanómetros de espesor, que se repara automáticamente en presencia de oxígeno.



Estándares de producto: ASTM A240 (placa), ASTM A276/A479 (barra), ASTM A312 (tubería), ASTM A182 (forjas y bridas), ASTM A403 (accesorios). En la comparación Monel 400 vs 316L que aparece en este artículo, este es el grado con el que se mide Monel. Las formas de suministro comunes incluyen barras redondas, placas y tubos sin costura de acero inoxidable 316L.



Lectura de ingeniería: Monel 400 es una aleación de níquel-cobre sin cromo, protegida por una película de óxido de níquel-cobre que funciona en condiciones reductoras. 316L es una aleación a base de hierro-protegida por una película de óxido de cromo que funciona en condiciones oxidantes.

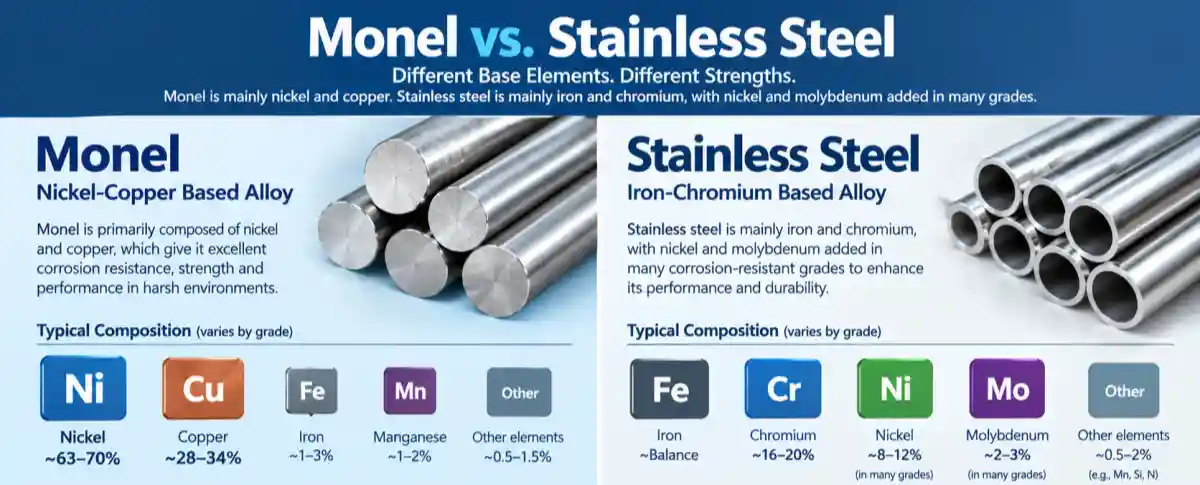

Elemento	Monel 400 (N04400), %	316L (S31603), %	Por qué es importante
Ni	63,0 min (incl. Co)	10.0-14.0	La matriz de níquel de Monel es la barrera contra la corrosión y el principal generador de costos. En 316L, el níquel estabiliza la fase austenita.
Cu	28.0-34.0	no especificado (residual)	La adición definitoria de Monel. Resiste HF y ácidos reductores; también la razón por la que los oxidantes destruyen la aleación.
cr	2.0 máx.	16.0-18.0	Toda la protección del 316L proviene del cromo. Monel deliberadamente no tiene casi ninguno
Mes	No especificado	2.00-3.00	Aumenta la resistencia a las picaduras de 316L en cloruros. Contribución PREN de aproximadamente 6,6-9,9 puntos
fe	2,5 máx.	balance	Planche bien las tapas de Monel; El hierro diluye la película de níquel-cobre. 316L y su base de hierro es la razón por la que es barato.
C	0,30 máx.	0,030 máx.	La tapa de carbono del 316L evita la sensibilización en las costuras de soldadura. Monel tolera mucho más carbono
Minnesota	2.0 máx.	2.00 máximo	Desoxidación en ambos. En Monel, el manganeso también retiene el azufre residual
Si	0,50 máximo	0,75 máx.	Desoxidación
S	0,024 máx.	0,030 máx.	El azufre provoca falta de calor en la forja de Monel, por lo que la masa fundida se controla más estrictamente en la práctica.
N	No especificado	0,10 máx.	Residual 316L. No es una adición deliberada, ya que se encuentra en grados dúplex.







Propiedad	monel 400(recocido)	316L (recocido)
Resistencia a la tracción	480 MPa mín.	485 MPa mín.
Límite elástico (0,2%)	195 MPa min placa / 170 MPa min barra y forjados	170 MPa mín.
Alargamiento	35% mínimo	40% mínimo
Dureza	60-75 HRB típica/110-150 HB	95 HRB máx.
Densidad	8,80 g/cm³	7,98 g/cm³
módulo elástico	179 GPa	193 GPa
Conductividad térmica	21.8 W/m·K	16.3 W/m·K
rango de fusión	1300-1350 grados	1370-1400 grados
Curie temperatura	21-49 grados	no-magnético (austenítico)
Temperatura útil de servicio	a aproximadamente 480 grados continuos	a aproximadamente 425-450 grados para 316L en servicio corrosivo
Fortalecimiento del trabajo en frío	Fuerte	Moderado
Tapa de dureza de servicio amargo	35 HRC	22 HRC





Ambiente	monel 400	316L	Ganador
Agua de mar que fluye, ambiente a 50 grados.	Excelente, por debajo de 0,025 mm/año hasta aproximadamente 8 m/s	Bueno, pero hay hoyos y grietas en zonas de baja-velocidad	monel 400
Agua de mar estancada, geometría de grietas	Bueno, con riesgo de bioincrustación.	Deficiente, probable corrosión en grietas	Monel 400, marginalmente
Agrietamiento por corrosión bajo tensión de cloruro por encima de 60 grados	Inmune	Susceptible	monel 400
Ácido fluorhídrico, todas las concentraciones hasta 120 grados.	Excelente, por debajo de 0,05 mm/año (anhidro, hasta 230 grados)	Ataque intergranular rápido	Monel 400, por amplio margen
Soda cáustica (NaOH), todas las concentraciones a 290 grados.	Aleación de referencia de la industria	Bueno a baja temperatura, riesgo cáustico de SCC cuando está caliente y concentrado	monel 400
H2SO4 y HCl diluidos desaireados	Bien	Bien	Atar
Ácido sulfúrico aireado	Pobre por encima de aproximadamente 1,5 m/s; ataca el cobre	Moderado	316L
Ácido nítrico (HNO3) superior al 10%	El pobre - se disuelve	Bueno a excelente	316L, decididamente
Ácido crómico, cloruro férrico, sales cúpricas.	Pobre	Moderado a bueno	316L
gas cloro húmedo	Pobre	Moderado	316L
Amoníaco aireado con entrada de oxígeno.	El - pobre forma complejos de cobre-amoníaco solubles	Bien	316L
Mercurio y sales de mercurio.	Se excluye - fusión y SCC	Aceptable con cuidado	316L
Servicio ácido H2S	Excelente, calificación NACE para 35 HRC	Aceptable a 22 HRC con restricciones.	monel 400
Oxidación a alta-temperatura, superior a 540 grados	La oxidación se acelera	Bueno hasta aproximadamente 800 grados (resistencia a la incrustación)	316L
Resistencia a la bioincrustación	Naturalmente resistente	La bioincrustación promueve el ataque a las grietas	monel 400
Agua dulce, vapor, condensado	Excelente, pero sobre-especificado	Excelente y rentable-efectiva	316L



¿Por qué Monel gana con el agua de mar que fluye y el 316L no?

La falla del 316L en agua de mar no es una corrosión uniforme; La tasa de corrosión general de la aleación en agua de mar es baja. Las fallas son - corrosión por picaduras y grietas localizadas donde la película pasiva carece de oxígeno, y grietas por corrosión bajo tensión de cloruro una vez que la temperatura del metal sube por encima de aproximadamente 60 grados bajo tensión de tracción. Monel 400 no tiene ningún modo de falla, porque su protección no depende de la disponibilidad de oxígeno y su matriz de níquel-cobre es inmune al cloruro SCC. La distinción es importante desde el punto de vista comercial: un componente de agua de mar 316L no falla por adelgazarse lentamente, sino por perforarse en la cara de una junta o agrietarse en una soldadura, generalmente sin previo aviso.

¿Por qué Monel pierde frente a 316L en ácidos oxidantes y pierde mucho?

El ácido nítrico, el ácido crómico, el cloruro férrico, las sales cúpricas y el cloro húmedo oxidan el cobre en la película superficial de Monel de Cu (I) a Cu (II) soluble. La película se desprende y la aleación se corroe a un ritmo medido en milímetros por año. Un recipiente de 316 litros en ácido nítrico al 40 % es una aplicación rutinaria que dura décadas-. Una embarcación Monel 400 en el mismo servicio es una falla programada.





Componente de costo	monel 400	316L
Placa/hoja, FOB China	22-32 USD/kg	3,2-5,2 dólares/kg
Barra redonda, MANDO China	24-36 USD/kg	USD 4,0-6,5/kg
Tubo/tubo sin costura, FOB China	30-48 dólares/kg	5,5-9,5 dólares/kg
Bridas y accesorios forjados.	34-55 USD/kilo	6,5-11 USD/kg
Monel K-500 prima superior a 400	15-25%	no aplicable
Costo de soldadura y fabricación.	1,5-2,5x 316L mano de obra	Base
Disponibilidad típica/plazo de entrega	4-10 semanas, base de procesamiento limitada	2-5 semanas, amplio





Aplicación 1: Unidad de alquilación de HF, refinería.

• Problema: Ácido fluorhídrico en todas las concentraciones, además del riesgo de una liberación que sea realmente peligrosa para las personas, no solo para los equipos.
• Recomendado: Monel 400 para válvulas, tuberías y partes internas húmedas.
• Motivo: El fluoruro ataca la pasivación del cromo, por lo que el acero inoxidable se corroe rápidamente por ataque intergranular en este servicio. Monel 400 se mantiene por debajo de 0,05 mm/año en HF anhidro hasta 230 grados. API RP 751 da forma a la práctica de la industria aquí, y la prima del costo del material es trivial al lado del caso de seguridad.



Aplicación 2: Eje de bomba de elevación de agua de mar, planta desalinizadora.

• Problema: agua de mar aireada tibia a 38 grados, arrastre de arena, cavitación por ciclos repetidos de inicio-parada y una carga mecánica continua.
• Recomendado: Eje Monel 400 con impulsor de níquel-aluminio-bronce o cuproníquel y anillos de desgaste.
• Motivo: el 316L falla aquí debido a picaduras asistidas por cavitación-, grietas por fatiga cerca del chavetero e interacción galvánica. Monel 400 tolera la carga cíclica debido a su dureza y baja sensibilidad a las muescas, y se combina de manera estable con aleaciones base cobre-porque los potenciales galvánicos son cercanos. El agua de mar caliente más la aireación más el costo del tiempo de inactividad es la combinación donde realmente se cumple el caso del TCO anterior.





Aplicación 3: Evaporador de soda cáustica y línea de transferencia, planta de cloro-álcali.

• Problema: NaOH al 50% a 85 grados, con cáustico concentrado en la etapa del evaporador.
• Recomendado: Monel 400, con soldaduras-aliviadas de tensión por encima de aproximadamente 60 grados y alta concentración.
• Motivo: Monel 400 es la aleación de referencia de la industria para cáustico hasta 290 grados . 316L maneja cáustico a temperatura ambiente, pero es progresivamente vulnerable al agrietamiento por corrosión bajo tensión cáustica a medida que aumentan la temperatura y la concentración. Tenga en cuenta que el alivio de tensiones no es opcional en el sector agresivo de este servicio, tanto para Monel como para acero inoxidable.



Aplicación 4: Línea de transferencia de ácido nítrico, planta de fertilizantes o acabado de metales.

• Problema: 40% HNO3 a 60 grados, un ácido oxidante.
• Recomendado: 316L o 304L.
• Razón: Este es el caso que prueba el punto. Monel 400 se corroe rápidamente en ácido nítrico por encima del 10% aproximadamente porque el oxidante disuelve el cobre en su película protectora. Un grado inoxidable es más barato y mucho más-durante. Si tu proceso es el ácido nítrico, deja de leer sobre Monel.



Aplicación 5: Componentes de boca de pozo y fondo de pozo de gas amargo.

• Problema: H2S húmedo a presión y temperatura, con un riesgo de agrietamiento por tensión de sulfuro impulsado por la dureza-.
• Recomendado: Monel 400, calificado para un máximo de 35 HRC; Monel K-500 donde se necesita mayor resistencia y se puede controlar la dureza.
• Motivo: Monel 400 está calificado según NACE MR0175 / ISO 15156-3 Anexo A.8, y su límite de 35 HRC es más generoso que el límite de 22 HRC que limita 316L. Ese margen de dureza adicional es una auténtica ventaja de ingeniería en un pozo amargo.



Aplicación 6: Barandillas, pasarelas y accesorios estructurales para sitios costeros.

• Problema: Exposición atmosférica marina con niebla salina, sin inmersión, sin flujo.
• Recomendado: 316L o dúplex 2205 para sitios con mayor contenido de cloruro-o más calientes.
• Motivo: Aquí es donde especificar Monel es puro desperdicio. La corrosión marina atmosférica es una condición oxidante, que es la química en la que Monel es peor y las cargas mecánicas son triviales.. 316L funciona bien y el dúplex 2205 funciona aún mejor a una fracción del precio de Monel.





P: ¿Cuál es la diferencia entre Monel y acero inoxidable?

R: El monel (una aleación compuesta principalmente de níquel y cobre) y el acero inoxidable (compuesto principalmente de hierro, cromo y níquel) pertenecen a sistemas de aleaciones fundamentalmente diferentes. Monel ofrece una resistencia muy superior a la corrosión del agua de mar y a los agentes químicos (ácidos y álcalis) en comparación con los aceros inoxidables estándar (como los grados 304 y 316), aunque su costo de adquisición es significativamente mayor-a menudo varias veces mayor que el del acero inoxidable de alta-calidad. Si bien el acero inoxidable ofrece una mejor rentabilidad-para la mayoría de las aplicaciones estructurales convencionales, Monel es el material elegido para entornos extremadamente corrosivos, como ingeniería marina, válvulas de procesamiento químico y ejes marinos.



P: "Estoy diseñando un sistema de tuberías de agua de mar. ¿Debería gastar el presupuesto en Monel K500 o seguir con el acero inoxidable súper dúplex?"

R: Para sistemas de tuberías de agua de mar, mientras que tanto Super Duplex (p. ej., UNS S32750/S32760) como Monel ofrecen resistencia al agrietamiento por corrosión bajo tensión por cloruro, Monel exhibe una excelente resistencia a la bioincrustación y las picaduras en agua de mar estancada, lo que lo hace particularmente adecuado para componentes con alto riesgo de corrosión en grietas, como pernos y sujetadores.



P: ¿Monel es significativamente más propenso a endurecerse durante el mecanizado que el acero inoxidable 316?

R: La maquinabilidad de Monel es de hecho más desafiante que la de los aceros inoxidables austeníticos o ferríticos, ya que requiere bajas velocidades de corte, altas velocidades de avance y máquinas herramienta con excelente rigidez. Al seleccionar materiales, no se debe optar ciegamente por Monel como una "solución integral"; en cambio, se debe lograr un equilibrio de costos-rendimiento en función de factores como la velocidad del flujo del medio fluido, la temperatura y la concentración de iones cloruro.



P: ¿Monel es mejor que el acero inoxidable para aplicaciones marinas?

R: Sí. Monel ofrece una resistencia superior a la bioincrustación marina, la corrosión por velocidad y el agrietamiento por corrosión bajo tensión-de cloruro en comparación con los aceros inoxidables austeníticos estándar como 304 o 316. Sin embargo, también se pueden usar acero inoxidable 316L, 2205 dúplex o súper dúplex según el nivel de cloruro, la temperatura, la tensión y el presupuesto.



P: ¿Puedo reemplazar Monel 400 con 316L?

R: A veces, pero no como una sustitución general.

Para una línea de agua con productos químicos suaves, 316L puede ser adecuado. Para HF, cáusticos calientes o exposición marina exigente, una sustitución directa puede introducir riesgos de corrosión inaceptables.



P: ¿Cuál es la diferencia entre el acero inoxidable Monel 400 y 316L?

R: Monel 400 es una aleación de níquel-cobre con un mínimo de 63 % de níquel y 28-34 % de cobre y sin cromo, protegida por una película de níquel-óxido de cobre. 316L es un acero inoxidable austenítico a base de hierro con 16-18 % de cromo, 10-14 % de níquel y 2-3 % de molibdeno, protegido por una capa de cromo. Película pasiva de óxido. Monel trabaja en condiciones reductoras; 316L funciona en condiciones oxidantes.



Acerca de Zhengzhou Huitong Pipeline Equipment Co., LTD.

HT PIPE es un conocido-distribuidor y exportador. Somos un proveedor de materiales de aleación de acero inoxidable/carbono/níquel con 15+ experiencia en exportación. No solo proporcionamos tubos, placas, barras redondas, sino también accesorios para tuberías, bridas, etc. Contáctenos para obtener más información y precios de forma gratuita.





✅ISO 9001:2015

✅ MTC 10204 3.1 3.2

✅100% PMI (Identificación Positiva de Materiales)

✅Pruebas ultrasónicas (según ASME VIII)

✅Inspección de terceros-(SGS/BV/DNV/LR)

✅NACE MR0175/ISO 15156



Autor: Chloe Pu

5+ Años de experiencia profesional en la industria metálica del acero inoxidable, aleaciones de níquel y acero al carbono

Última actualización: 16 de septiembre de 2026 (hora de Beijing)



Referencias y fuentes

1. ASTM B127 / ASME SB127 - Especificación estándar para placas, láminas y tiras de aleación de níquel-cobre (UNS N04400)

2. ASTM B164 / ASME SB164 - Especificación estándar para varillas, barras y alambres de aleación de níquel-cobre

3. ASTM B165 / ASME SB165 - Especificación estándar para tubos y tuberías sin costura de aleación de níquel-cobre

4. Especificación estándar ASTM B564 / ASME SB564 - para piezas forjadas de aleación de níquel

5. ASTM B366 / ASME SB366 - Especificación estándar para accesorios de aleación de níquel y níquel forjado-fabricados en fábrica

6. ASTM A240 / ASME SA240 - Especificación estándar para cromo y cromo-Placas, láminas y tiras de acero inoxidable con níquel

7. ASTM A312 / ASME SA312 - Especificación estándar para tuberías de acero inoxidable austenítico sin costura, soldadas y trabajadas en frío

8. NACE MR0175/ISO 15156-3 - Industrias del petróleo y del gas natural: materiales para uso en entornos que contienen H2S-, anexo A.8 (aleación de níquel-cobre 400)

9. API RP 751 - Operación segura de unidades de alquilación de ácido fluorhídrico

10. Tuberías de proceso ASME B31.3 -

11. Ficha técnica de Special Metals Corporation - Monel Alloy 400

12. Bolsa de Metales de Londres - Precios oficiales LME, 15 de septiembre de 2026 (níquel al contado 16.130 USD/t; cobre al contado 14.044,50 USD/t)

13. Bolsa de Metales de Londres - Referencia LME Molibdeno (Platts), 9 de septiembre de 2026 (USD 33,49/lb)

14. Especificación A5.14 - de AWS para varillas y electrodos de soldadura desnudos de níquel y-aleaciones de níquel
